配置案例丨通过Modbus转Porfinet网关连接流量计到PLC

案例简介：
本案例是小疆智控Modbus转Profinet网关连接STM液位仪的配置案例用到的设备为1200PLC一台，小疆智控Modbus转Profinet网关（GW-PN5001）一个，STM液位仪一台。

Modbus转Profinet网关配置方法：

打开博图，新建项目并添加gsd文件。

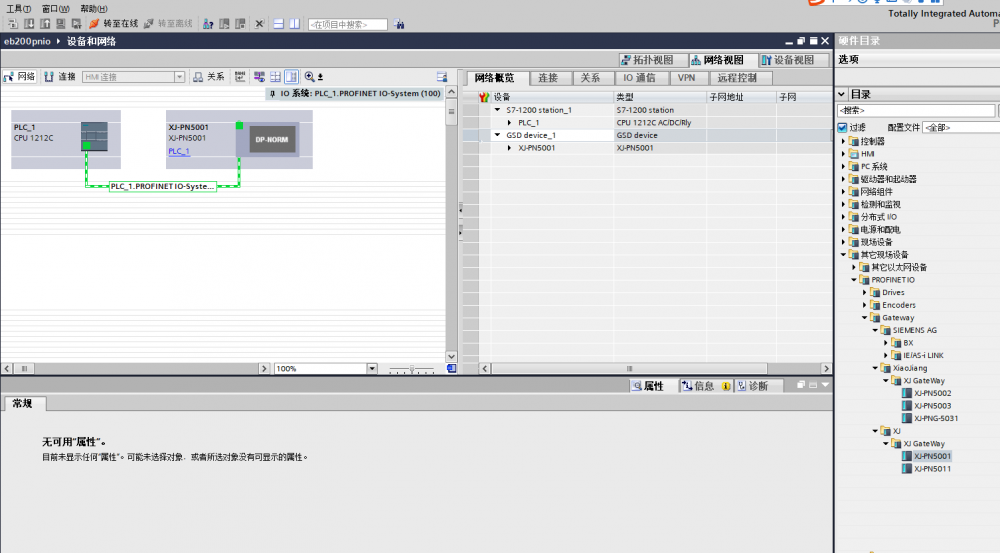

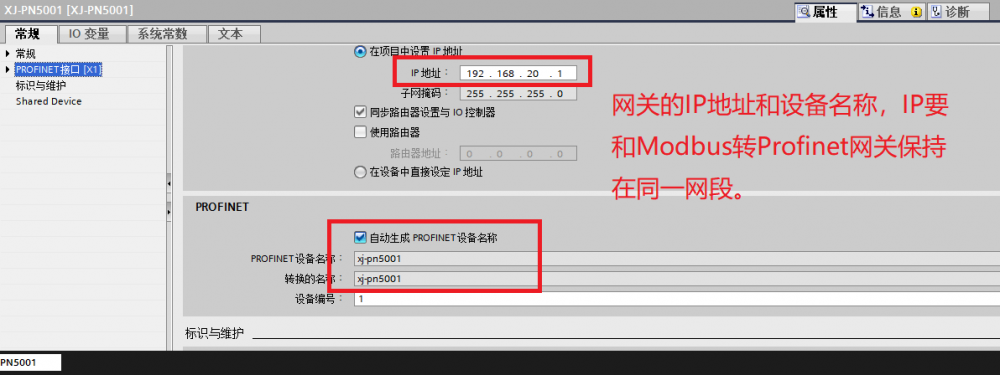

建立Profinet连接，设定Modbus转Profinet网关的IP地址和设备名称，IP要和Modbus转Profinet网关保持在同一网段。

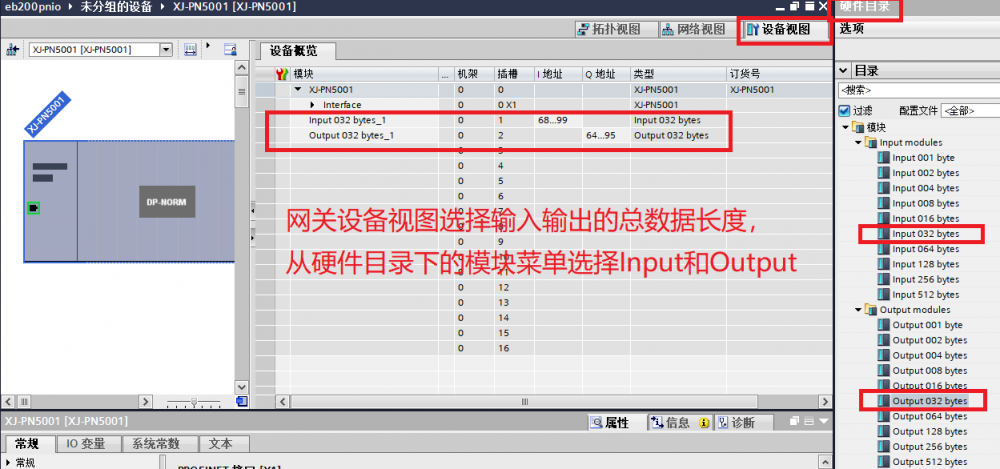

进入Modbus转Profinet网关设备视图选择输入输出的总数据长度，从右侧硬件目录中添加所选长度，

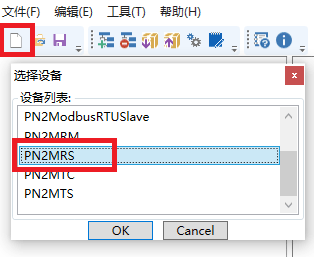

配置到PLC，打开Modbus转Profinet网关配置软件进行Modbus参数配置，点击红圈中的新建，选择PN2MM。

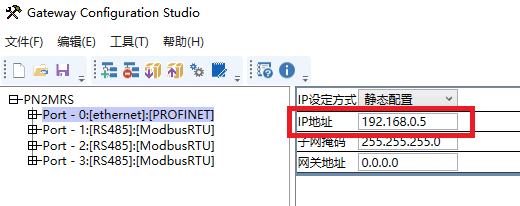

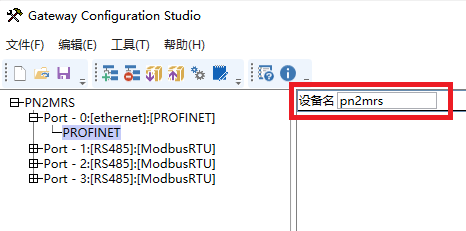

设置Modbus转Profinet网关的IP地址和设备名称，要和PLC组态保持一致。

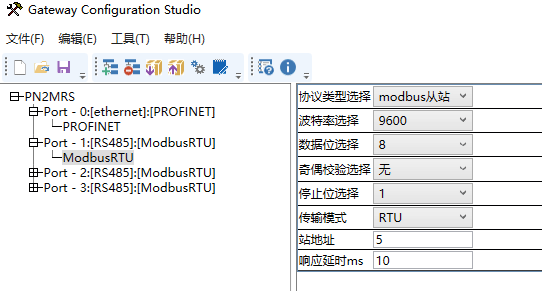

设置Modbus转Profinet网关的485参数波特率，数据位，奇偶校验要和从站要保持一致。

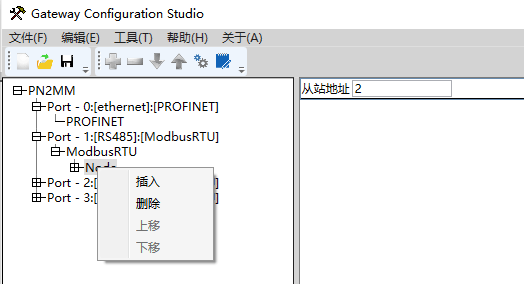

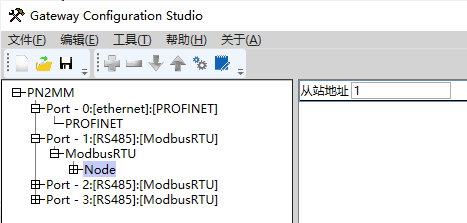

等待和轮询延时需要根据从站设备调整时间间隔，如果从站回复速度慢则将响应等待时间调大，如果从站回复后要求等待一段时间再接收下条命令，那么需将Modbus转Profinet网关轮询延时调大。在ModbusRTU上右键选择插入，在下级菜单中点击Node填写从站站号。

继续右键点击插入，

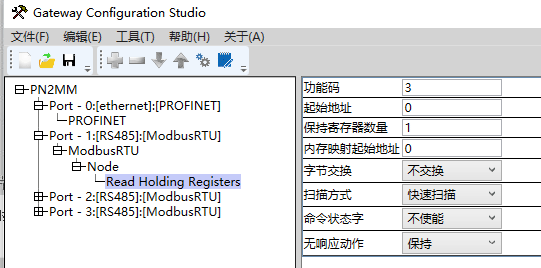

根据不同需求选择所需功能，

开从站手册，

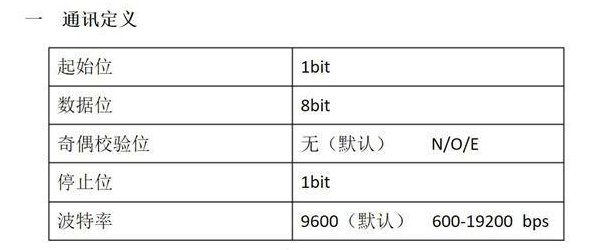

看下设备通讯定义，这里采用默认数值。

Modbus转Profinet网关配置软件中按相同设置配置485参数，

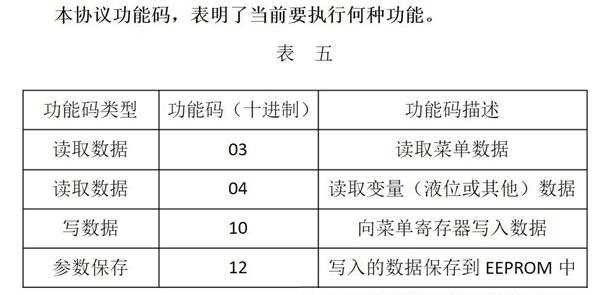

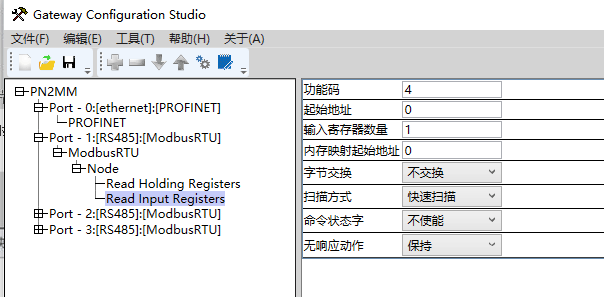

下图是从站支持的功能码，以04，10功能码为主。

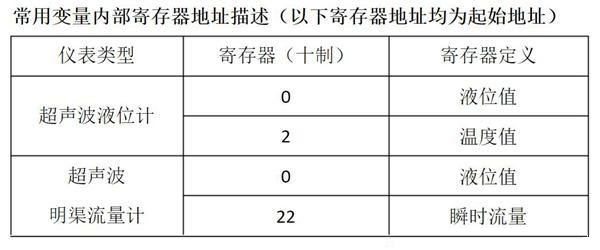

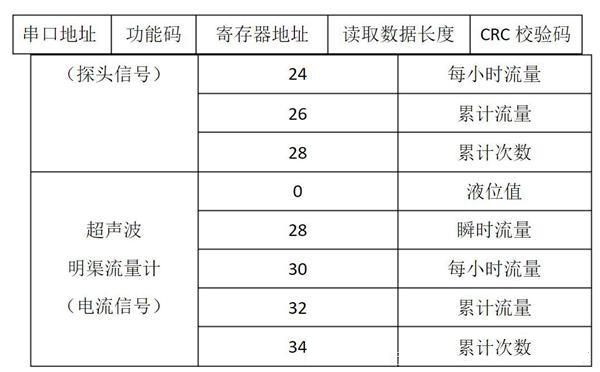

下图是参数的寄存器地址，

每个寄存器有两个字节的数据组成，相邻的两个数据可以用一条命令读取，例如液位值与温度值是相邻的两个参数。如此读取两个寄存器参数后，数据会按顺序映射到PLC的IW68及IW70，同理后面可以设置3个寄存器读取24，26，28寄存器的数据。

点击自动计算映射地址，此地址数据将从I地址第四位开始映射。

案例总结：
以上是小疆智控Modbus转Profinet网关将STM液位仪接入PLC的配置过程。
