小疆智控GW-PBM-PN网关，将单个Profibus-DP从站设备集成入PROFINET网络，直接安装于DP接口上，由GSD文件自动生成GSDML文件，导入到PROFINET控制器网络进行组态。

一、GW-PBM-PN设置Profibus-DP转Profinet网关

1、安装设置软件PROFIBUS Studio。

2、打开PROFIBUS Studio软件；

3、导入PROFIBUS设备的GSD文件；

4、配置Profibus-DP转Profinet网关设备的连接网络，（以西门的s7-300为例）；

5、配置Profibus-DP转Profinet网关设备的连接网络，（以西门的s7-300为例）；

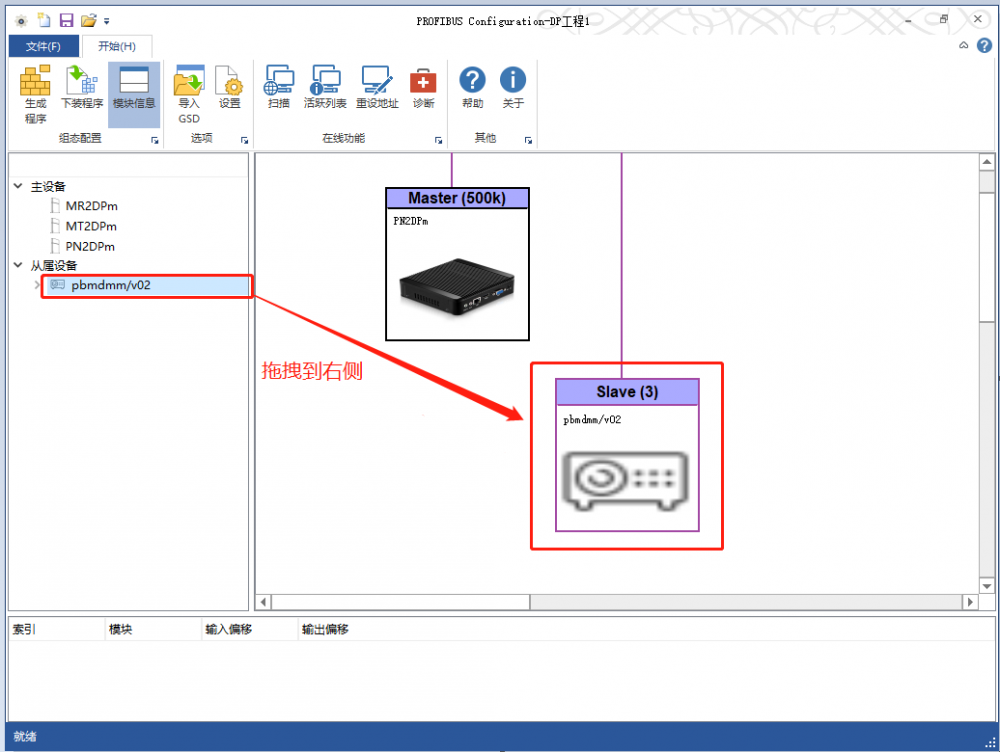

6、添加Profibus-DP转Profinet网关从站设备，并拖拽到右侧；

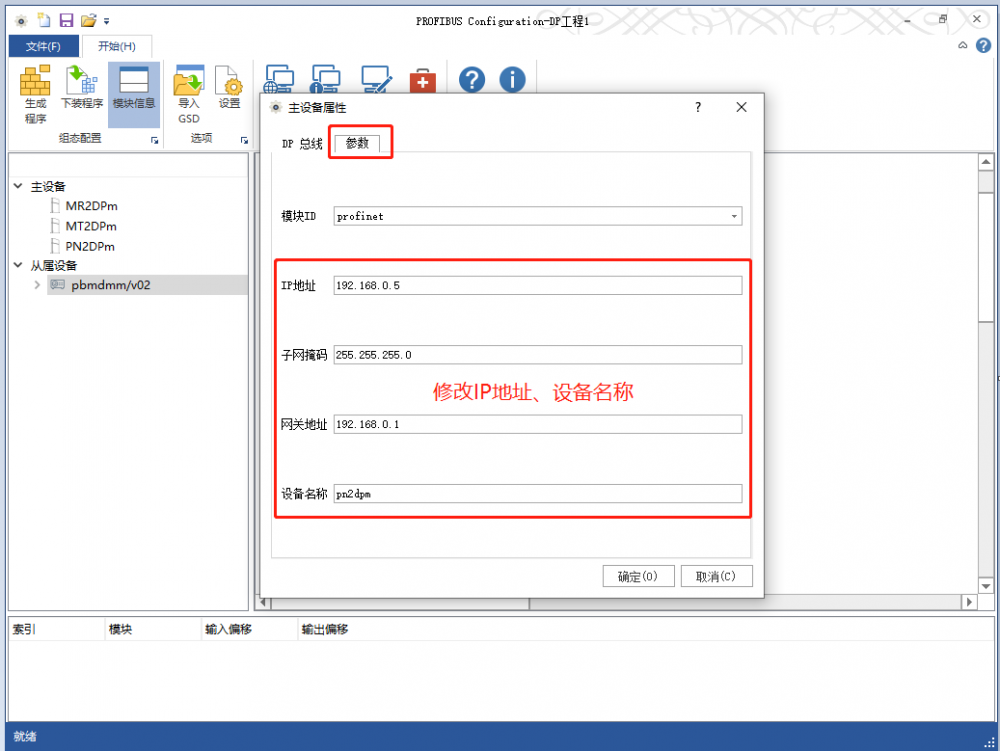

7、配置Profibus-DP转Profinet网关从站网络参数（ip地址、设备名称）；

8、添加Profibus-DP转Profinet网关输入输出字节；

9、生成程序

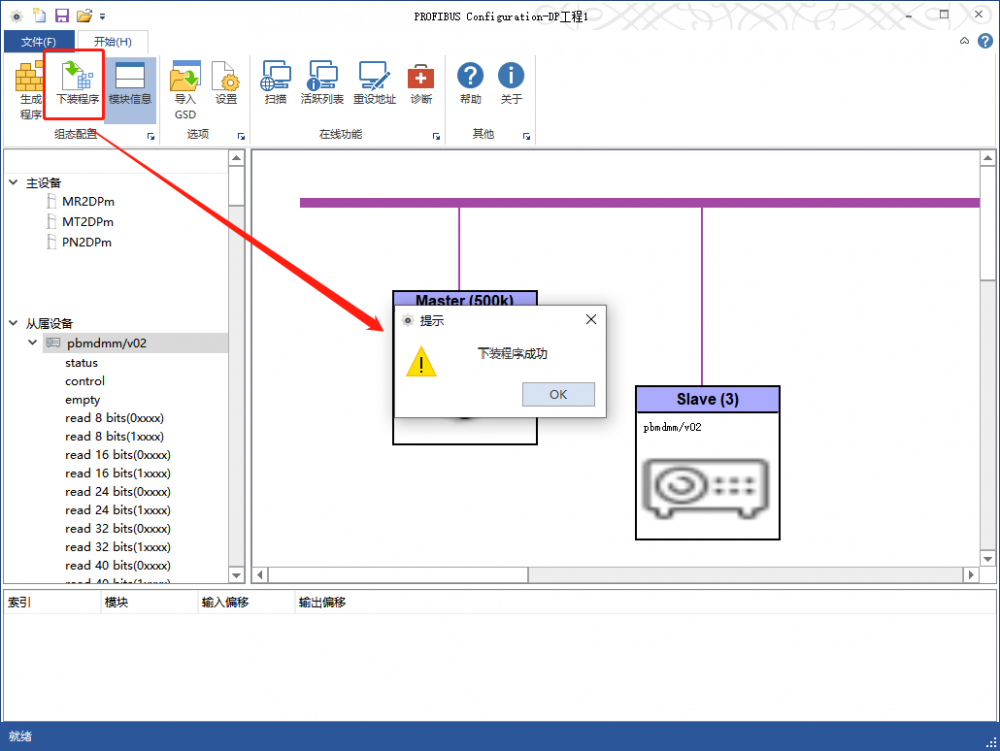

10、下程序

二、PROFINET网络配置

（一）、以西门315-2PNDP PLC为例，软件STEP7 5.5

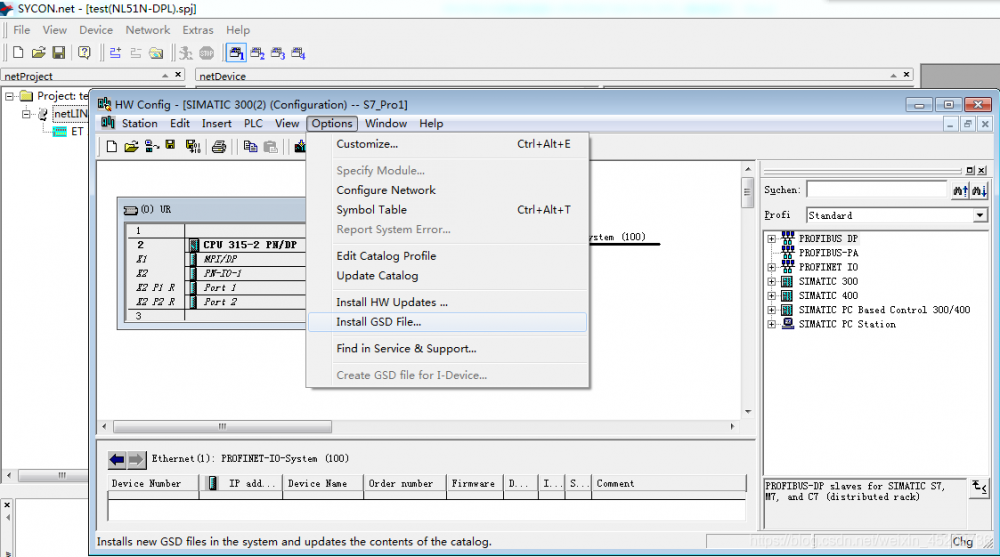

1、导入GSDML文件

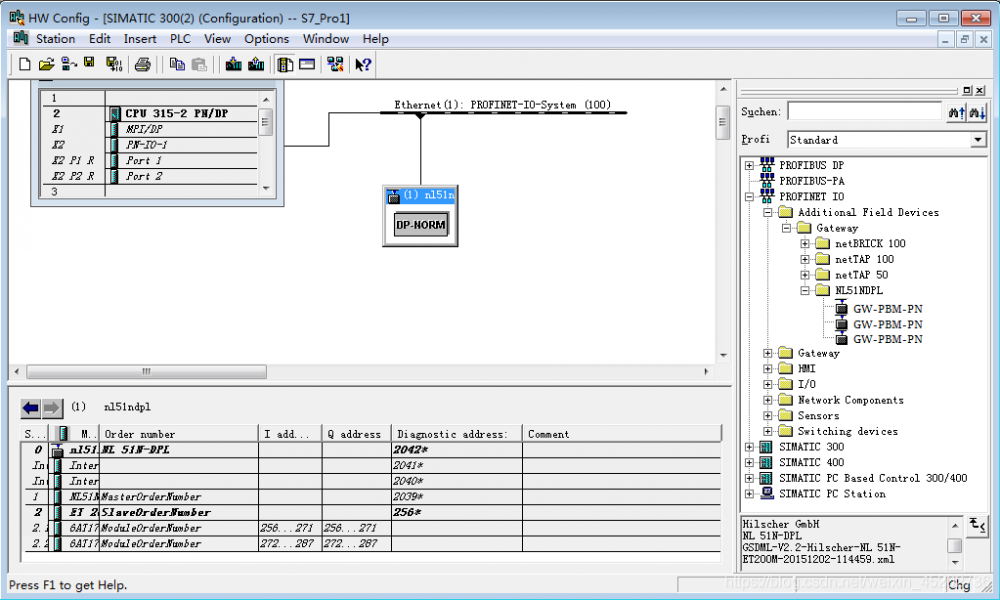

2、配置PROFINET网络，将GW-PBM-PN加入到PROFINET网络，通过右下角GSD文件的描述，区分导入的文件。

3、双击GW-PBM-PN设备，设置“设备名称”和IP地址（和PROFIBUS Studio配置中的“参数”，保持一致

4、系统中需要配置多个GW-PBM-PN的设备，如果PROFIBUS从站的所以参数一致，可以用同一个GSD文件，通过”Device Name和IP来区分设备；如果PROFIBUS的从站参数不一致，通过SYCON软件重新配置和生成GSD文件，对GSD的文件名自定义部分进行修改。
