ink.com/">小疆智控Profibus-DP转Profinet网关GW-PBM-PN，将单个DP从站设备集成入PROFINET网络，直接安装于DP接口上，由GSD文件自动生成GSDML文件，导入到PROFINET控制器网络进行组态。

一、Profibus-DP转Profinet网关GW-PBM-PN设置

1、安装Profibus-DP转Profinet网关设置软件PROFIBUS Studio。

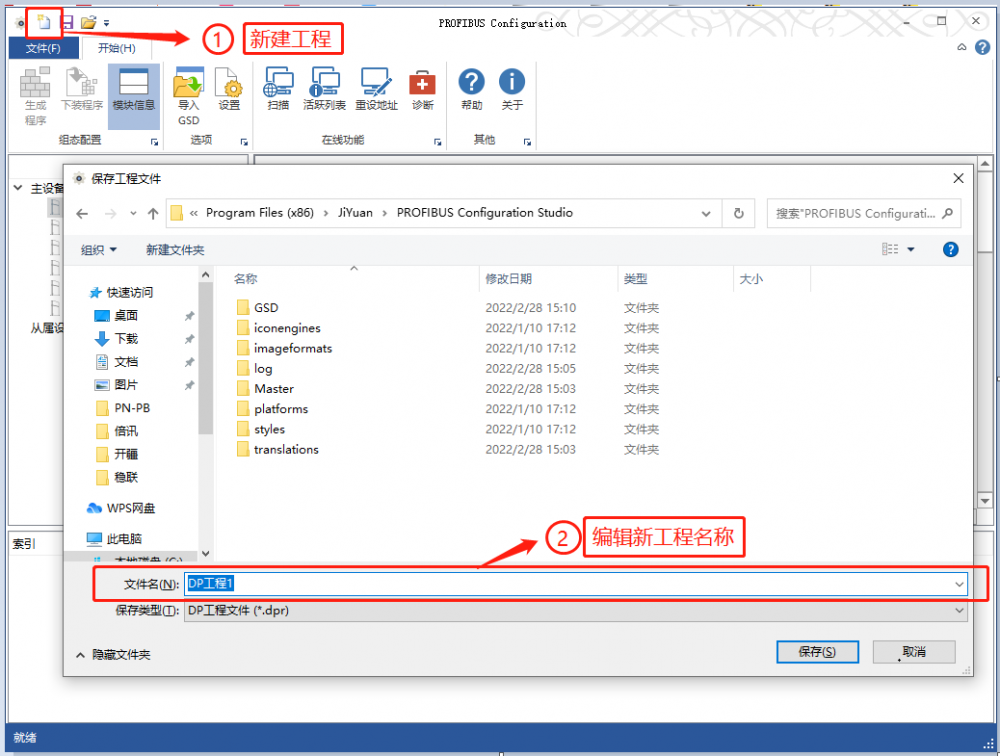

2、打开Profibus-DP转Profinet网关PROFIBUS Studio软件；

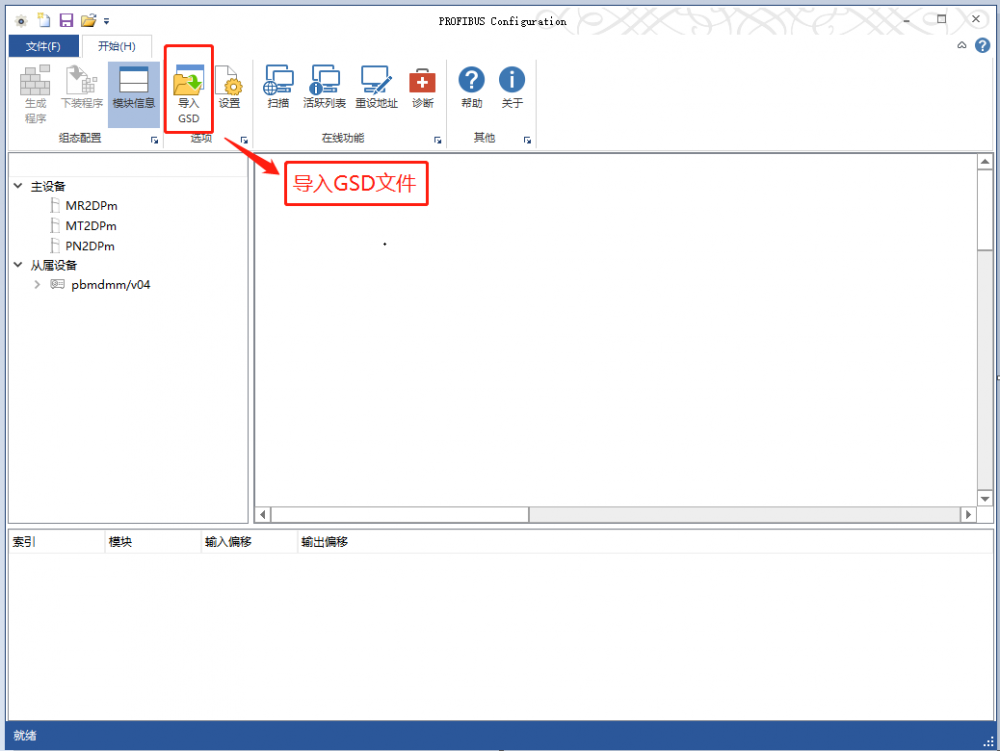

3、导入PROFIBUS设备的GSD文件；

4、配置Profibus-DP转Profinet网关GW-PBM-PN和PROFIBUS设备的连接网络，（以siemens的s7-300为例）；

5、配置Profibus-DP转Profinet网关GW-PBM-PN和PROFIBUS设备的连接网络，（以siemens的s7-300为例）；

6、添加Profibus-DP转Profinet网关从站设备，并拖拽到右侧；

7、配置Profibus-DP转Profinet网关从站网络参数（ip地址、设备名称）；

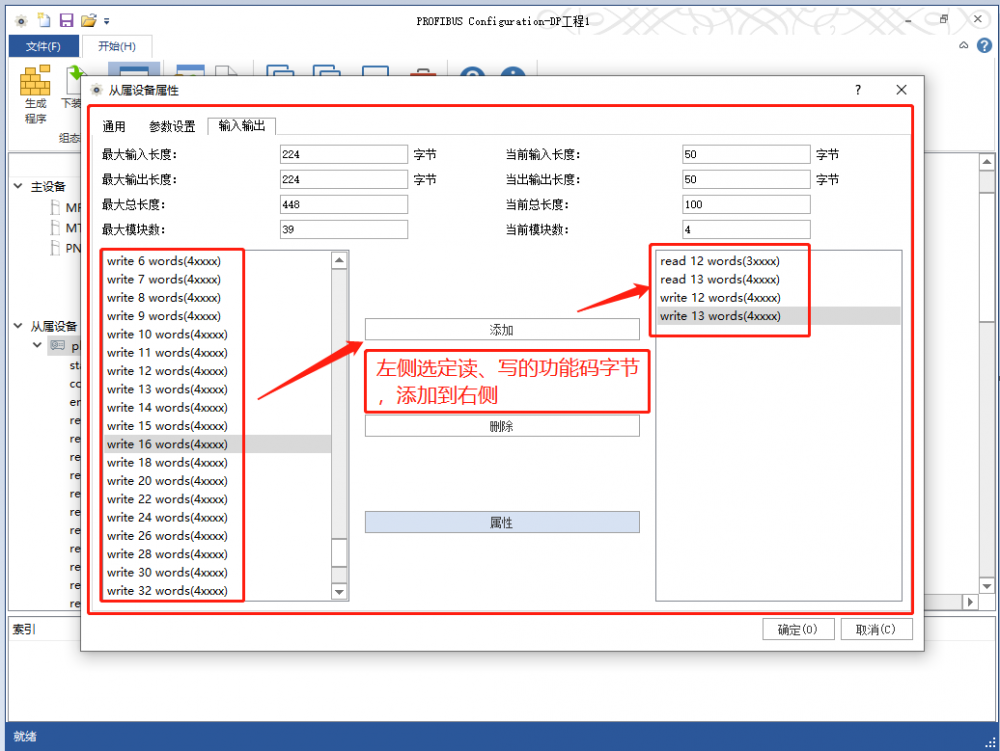

8、添加输入输出字节；

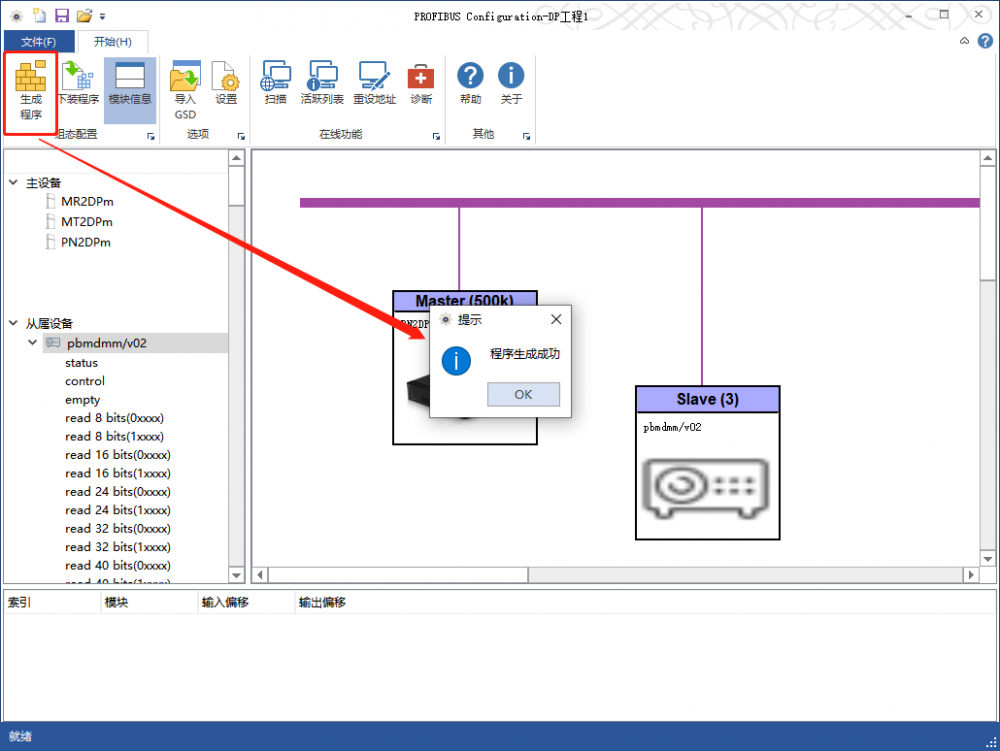

9、生成程序

10、download程序

二、PROFINET网络配置

以siemensS71200 PLC为例，软件博途V16

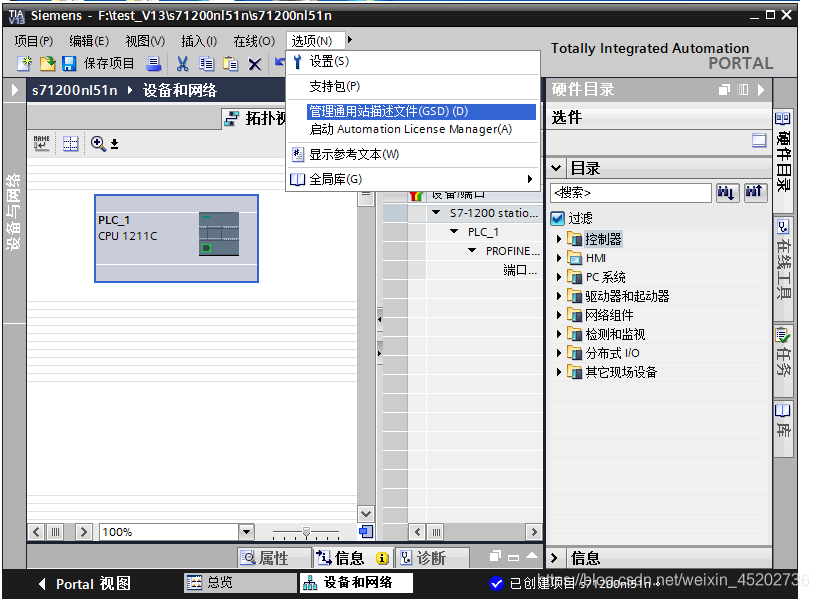

1、导入GSDML文件

2、配置Profibus-DP转Profinet网关PROFINET网络，将GW-PBM-PN加入到PROFINET网络，通过GSD文件的描述，区分导入的文件。

3、双击Profibus-DP转Profinet网关

4、GW-PBM-PN设备，设置“设备名称”和IP地址（和PROFIBUS Studio配置中的“参数”，保持一致

5、系统中需要配置多个GW-PBM-PN的设备，如果PROFIBUS从站的所以参数一致，可以用同一个GSD文件，通过Device Name和IP来区分设备；如果PROFIBUS的从站参数不一致，通过SYCON软件重新配置和生成GSD文件，对GSD的文件名自定义部分进行修改。
