罗克韦尔（AB） PLC 1769-L32E（EtherNet/IP）与Siemens S7-1200 PLC（PROFINET）以太网通讯进行连接。

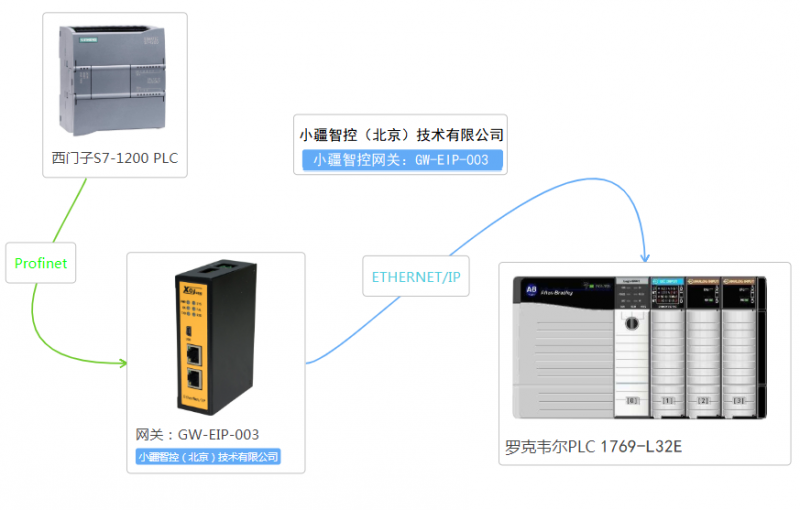

与大家分享一篇PROFINET转EtherNet/IP的通讯配置方案。本文主要介绍ink.com/">小疆智控的PROFINET转EtherNet/IP网关GW-EIP-003，连接Siemens S7-1200 PLC与罗克韦尔（AB） PLC 1769-L32E 通讯的配置过程，供大家参考。

硬件配置：

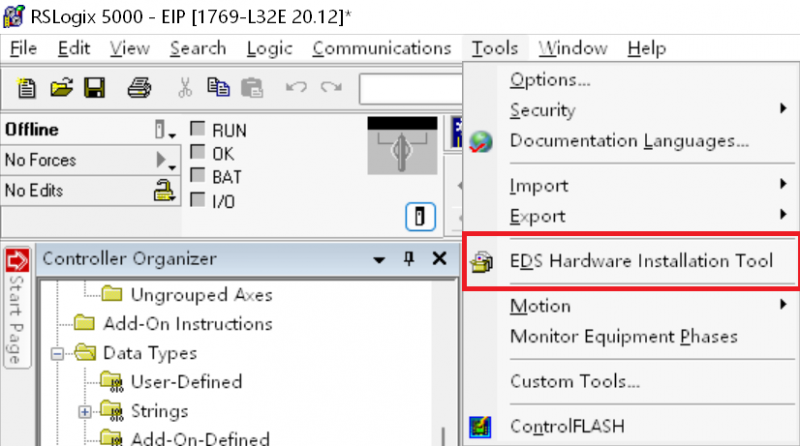

罗克韦尔（AB）PLC配置：1个1769-L32E、1个电源模块（24V供电笔记本1台）、Siemens PLC一台（或其他PROFINET主站都可以）、PROFINET转Ethernet/IP网关一个、网线1根、软件配置：RSLogix5000、Step7/博图、详细操作步骤：打开RSLogix5000，进行硬件组态，首先添加网关的EDS文件。

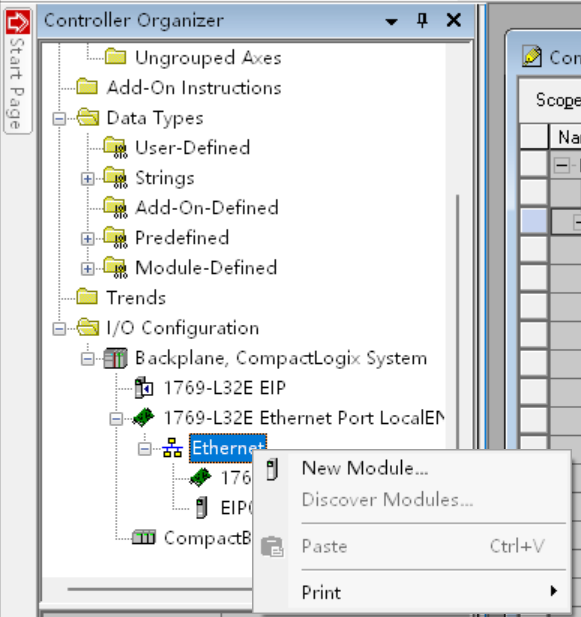

安装完成后添加模块，选择New Module。

输入EIP寻找PROFINET转EtherNet/IP网关模块，名称显示为GW1。

双击PROFINET转EtherNet/IP网关模块设置参数。

设置PROFINET转EtherNet/IP网关的设备名称和IP地址，本例为GW1,IP192.168.1.11（此处设备名称可随意写，PROFINET转EtherNet/IP网关在EtherNet端不需要设置设备名称）。

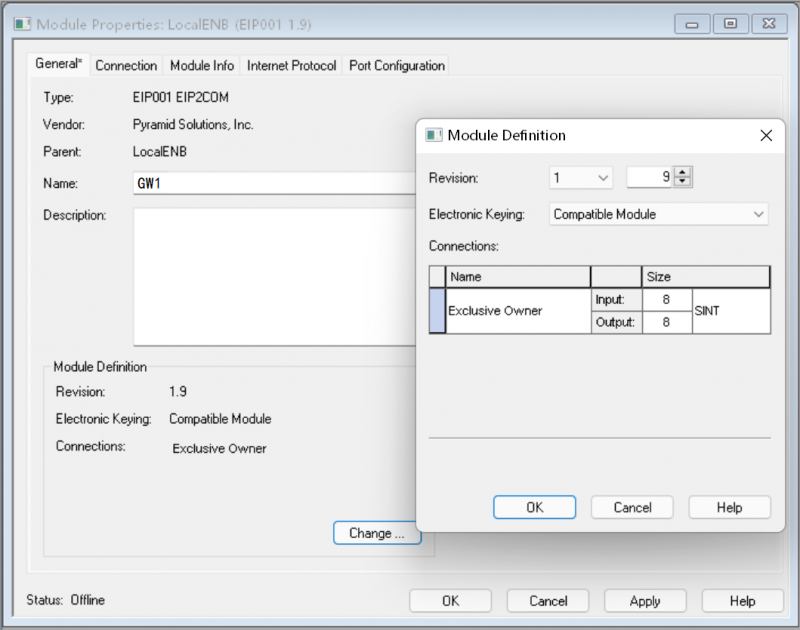

点击Change设置数据的输入输出长度，本例为8个字节。

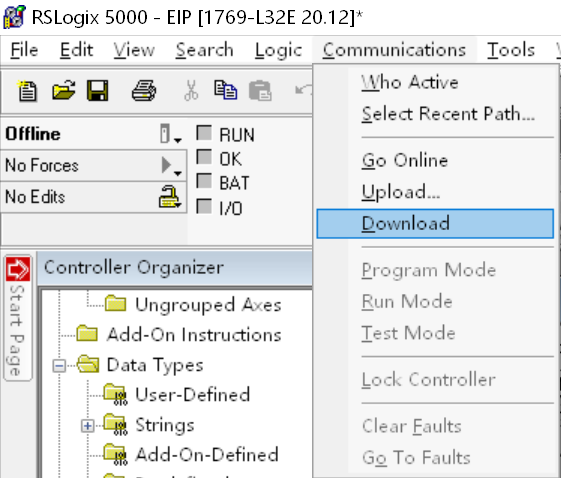

Download配置到PLC。

对Siemens PLC进行配置。首先安装GSD文件。

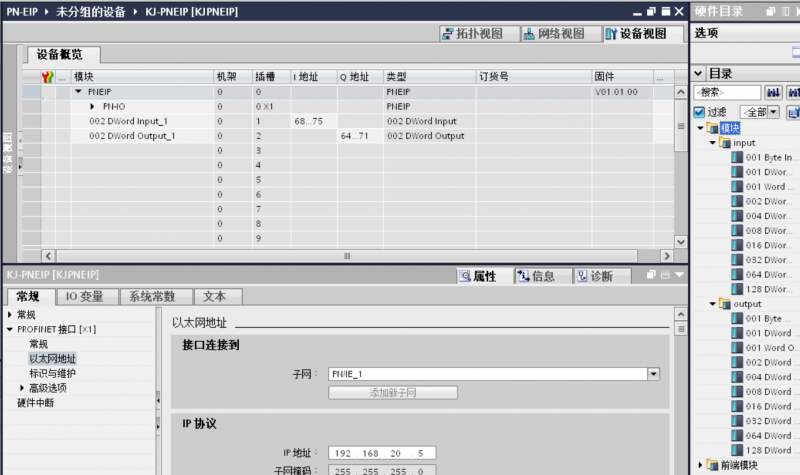

导入PROFINET转EtherNet/IP网关进行组态，设置PROFINET转EtherNet/IP网关的IP地址和设备名称。本例设备名称为GW1，IP地址为192.168.20.5。

设置数据的输入输出长度。（本例为8个字节）。

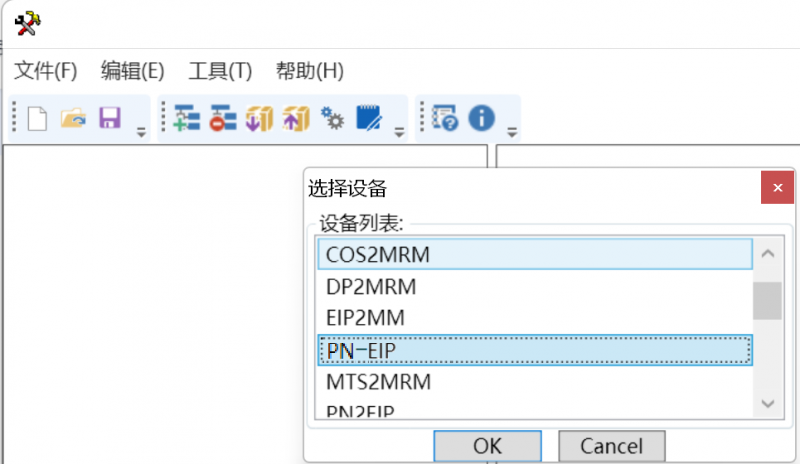

设置完输入输出后Download配置到PLC。打开PROFINET转EtherNet/IP网关配置软件。新建项目选择PN-EIP。

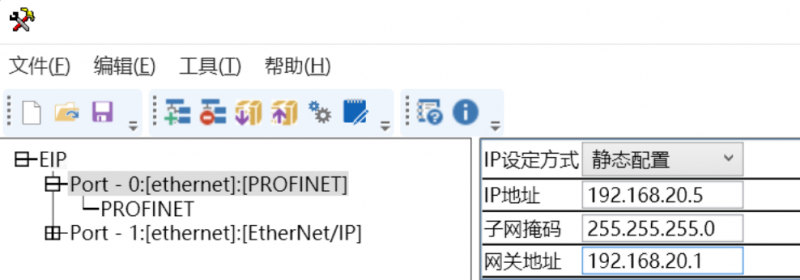

设置与Siemens PLC的通讯参数PROFINET转EtherNet/IP网关在PROFINET网络中的IP及设备名称。数据交换长度为8字节。

设置PROFINET转EtherNet/IP网关在罗克韦尔（AB） PLC中的IP地址与组态中保持一致。

配置完成后选择PROFINET转EtherNet/IP网关默认IP口进行Download。（注意，Download配置要从底部网口处进行，建议Download配置前不要用正面网口）。

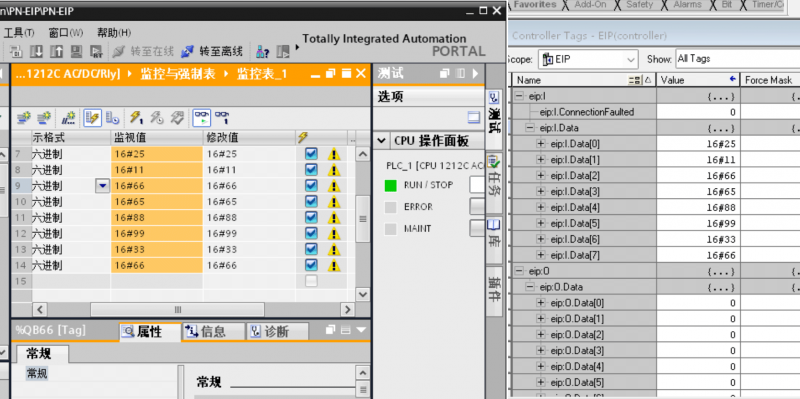

进行Download，Download成功后将EtherNet/IP转PROFINET网关模块重新上电即可，重新上电后EtherNet/IP转PROFINET网关的PWR和SYS灯常亮表示电源及系统正常，OK灯常亮表示与PROFINET主站通讯正常。Run常亮表示EtherNET/IP主站通讯正常，ERR灯闪烁表示与EtherNET/IP通讯中断。监控两边数值显示数据交换成功。

以上是PROFINET转EtherNet/IP网关连接罗克韦尔（AB） PLC配置案例分享，欢迎大家一起交流、探讨。
