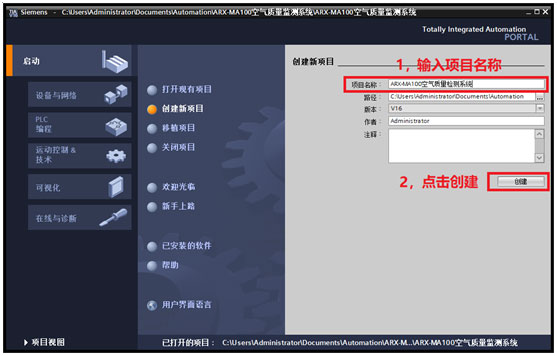

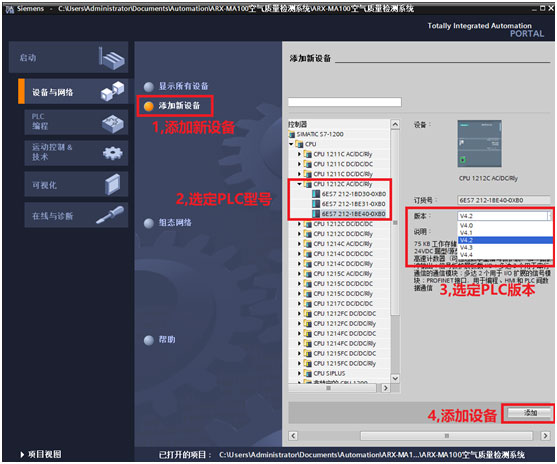

1、打开Siemens博图组态软件，创建新项目（微型空气质量监测系统）；

2、添加新设备，选定使用Siemens PLC型号和版本；

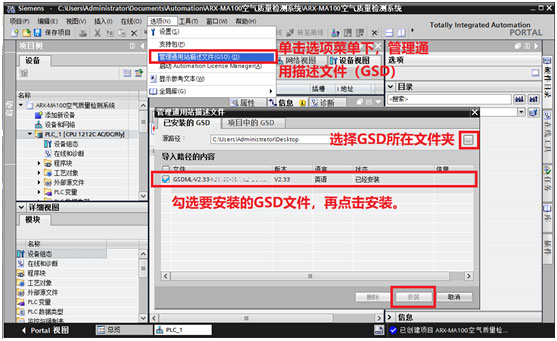

3、菜单栏中选项，选择管理通用站描述文件--安装GSD文件；

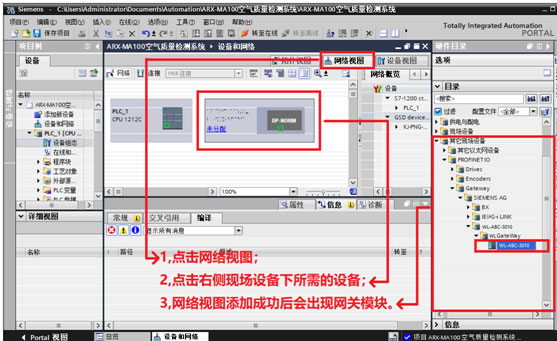

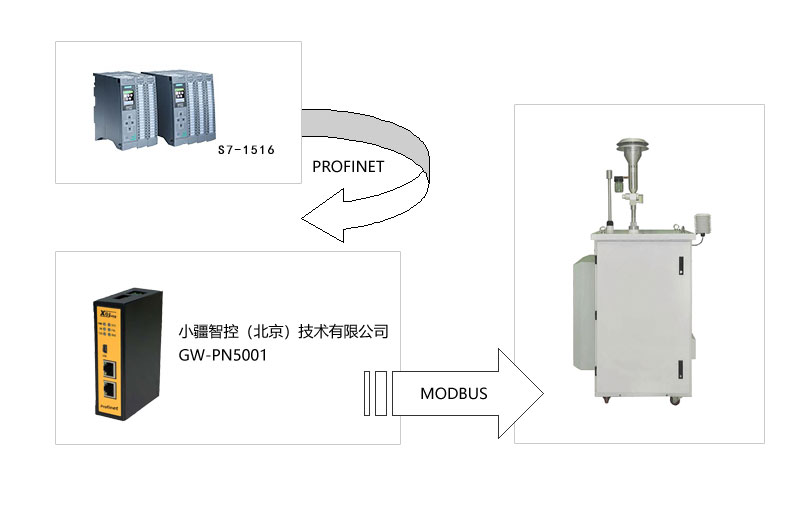

4、选择使用产品对应的组态设备，如下图；

5、PLC与小疆智控Modbus转Profinet网关处于未分配（未连接）状态；

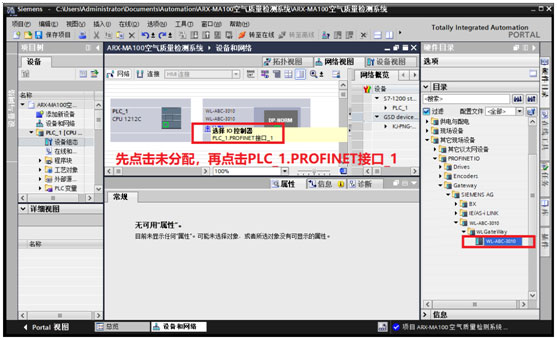

6、点击未连接，连接IO控制器PLC_1 PROFINET端口_1；

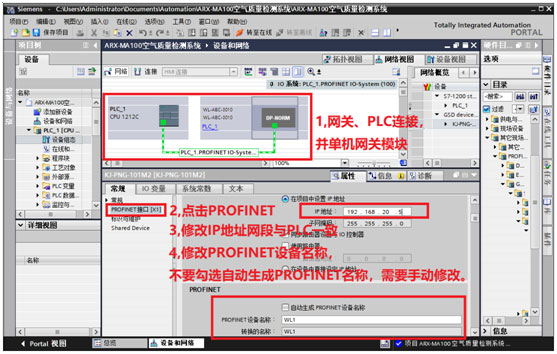

7、PLC与Modbus转Profinet网关连接后，需要修改网关的IP地址和PROFINET设备名称；

注意：PROFINET设备名称项不要勾选成自动生成，一定要重新自定义一个名称输入。

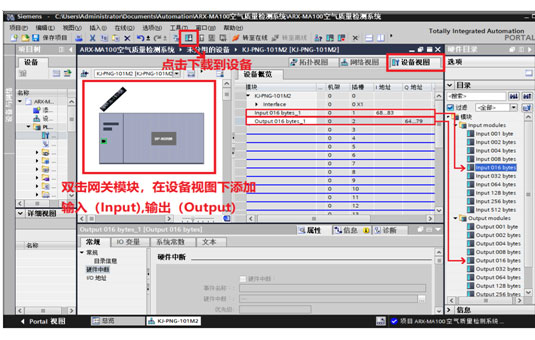

8、双击组态中Modbus转Profinet网关模块，将右侧目录菜单下的模块Input(输入),Output(输出)添加到左侧插槽中，下到设备；

9、Modbus转Profinet网关配置软件操作，打开GATEWAY CONFIGURATION  STUDIO

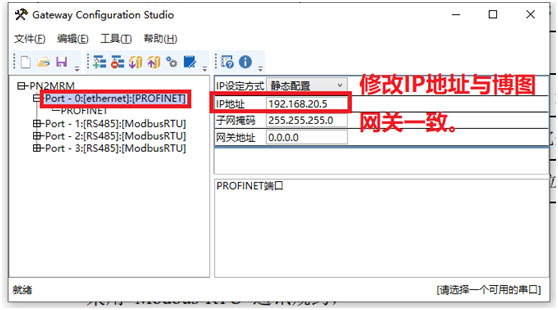

10、修改配置软件中PROFINET  IP地址，必须以博图组态的网关IP要一致；

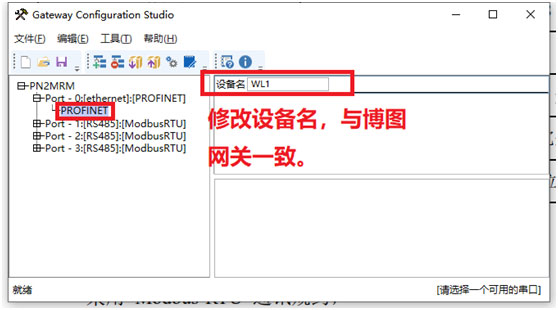

11、修改配置软件中PROFINET设备名，必须以博图网关组态的PROFINET设备名一致；

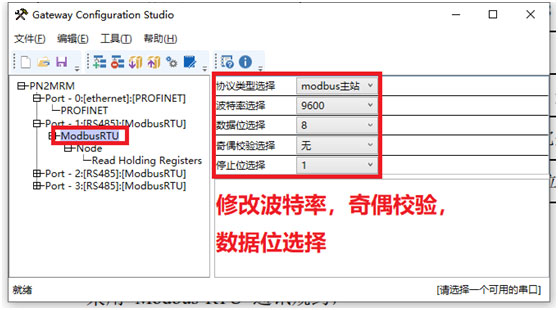

12、根据从站参数要求修改配置软件中MODBUS参数（波特率，奇偶效验等参数）；

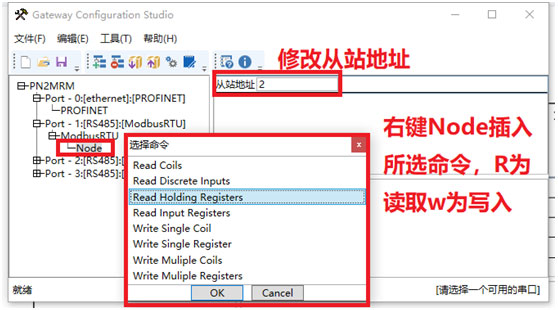

13、添加配置软件中所需功能码，Node右键插入所需命令；

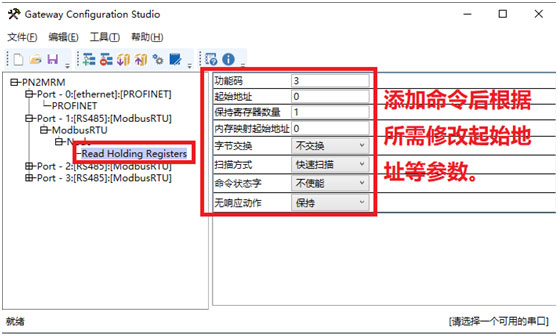

14、添加命令后，修改命令内参数；

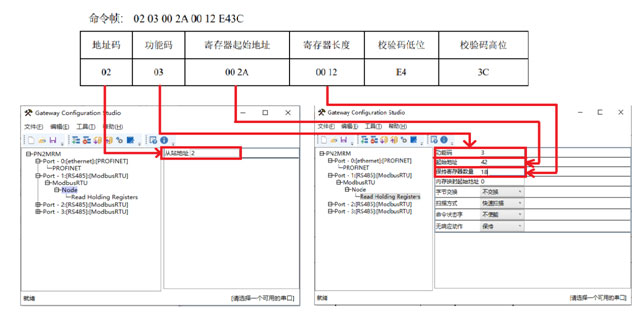

15、配置软件参数设置与读取空气质量监测设备命令帧参数一一对应；

根据上图空气质量监测设备命令参数在配置软件里进行修改

地址码02（十六进制）即从站地址2

功能码03即功能码03

寄存器起始地址00 2A（十六进制）即起始地址42（十进制）

寄存器长度00 12（十六进制）即保持寄存器数量18（十进制）

把修改好的数据参数通过USB连接网关并下至成功，重新给网关重新上电。

用USB转485测试数据的收、发，启用博图监控表监控收、发数据是否正确。

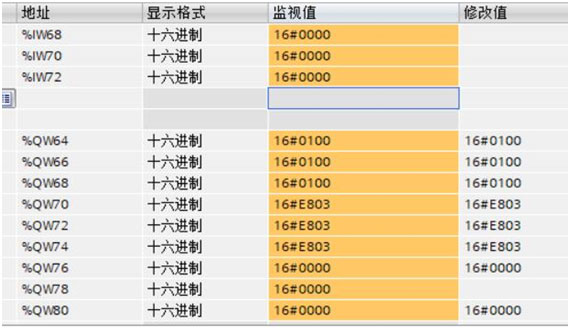

下图为博图监控表所监控到数据：
